Project SS (worklog)

[Infected]

Her er en liten worklog over prosjektet mitt, vet ikke om dette er helt den rette plassen å puttet det, men da må dere bare si fra.



Første gang jeg gjør noe så omfattende med både bil og anlegg.



Vil gjerne takke Mr.Sq for all hjelp jeg har fått til nå, og jeg kommer nok til å plage deg mer fremover :P



Anlegget som skal inn er (sikkert ikke spesielt bra i deres øyne):

SoundStream XSC6 frontsett.

SoundStream EG10x subber (2x).

SoundStream XTA360.2 forsterker til frontsettet.

SoundStream XTA480.2 forsterker til subbene.



Resten av anlegget er:

JVC KD-LH3101 headunit.

Signalkabler, stømkabler, sikringsblokker osv. er DLS.



Allerede gjort i en tidligere installasjon.

Lagt dobbel phonokabel fra HU til bagasjerom.

Lagt Strømkabel (21mm) fra batteri til bagasjerom.



Anlegget skal bli reint SQ anlegg.



Bilder osv kommer.

[Rockford Seat]

Dette blir helt sikkert bra. Gleder meg til å se masse bilder fra byggingen.

[Infected]

Del 1:



Bilen er en Audi 80 2.0s '92 modell med knappe 100k.



Bildene ble tatt med mobiltelefon så kvaliteten er så som så.



Her er hva som har blitt gjort lørdag og søndag:



Været var topp, snø, hagl, regn og stert vind stopper ikke en stereoinstallasjon ;)

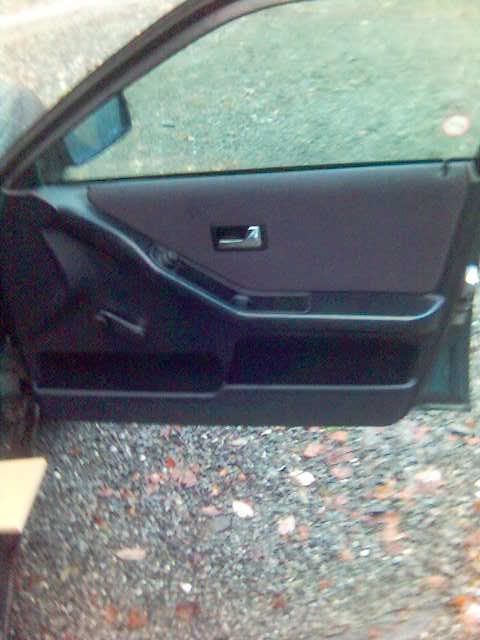

Døren:



Så er det bare å merke opp hvor mye jeg kan bruke til høyttalerene:

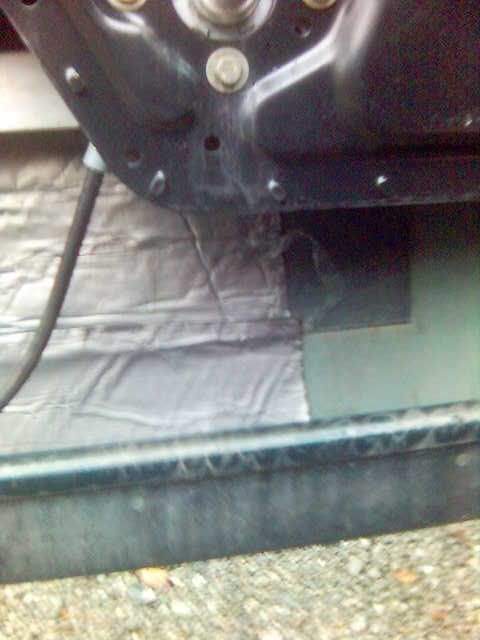

Demping av døren, dempematten som er brukt er noe asfaltgreier fra Bilradiospesialisten i Bergen. Gikk tom så må kjøpe noe mer.



Viktig å holde arbeiddstedet ryddig ;)



Tux holder øye med alt og ser at det blir gjort skikkelig.

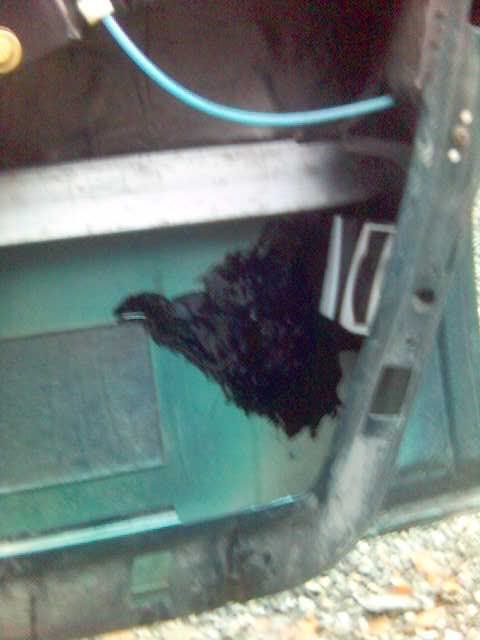

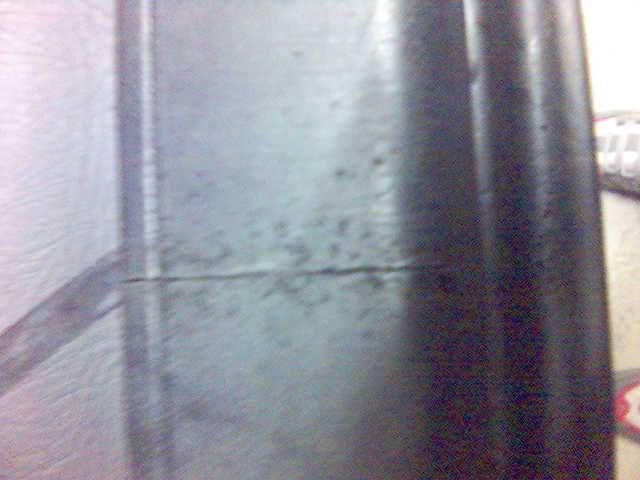

Alt man finner i bilen, fant noe overpåliggende rust helt nede i døren, som jeg pusset vekk og dekket med Hammerite rustdreper.

Eneste rusten jeg har funnet på bilen til no forresten...



Så er det i gang med skjæring av lommene i døren.



Så er det klart for å legge på maskering.

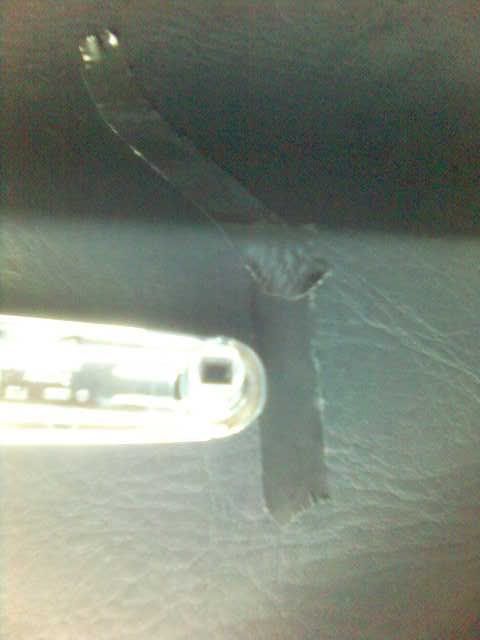

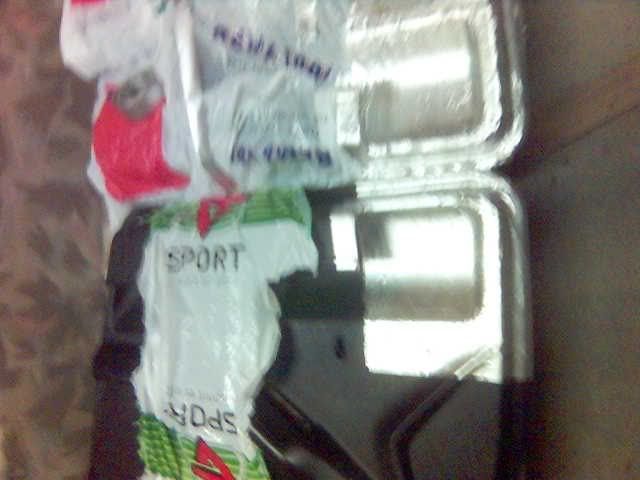

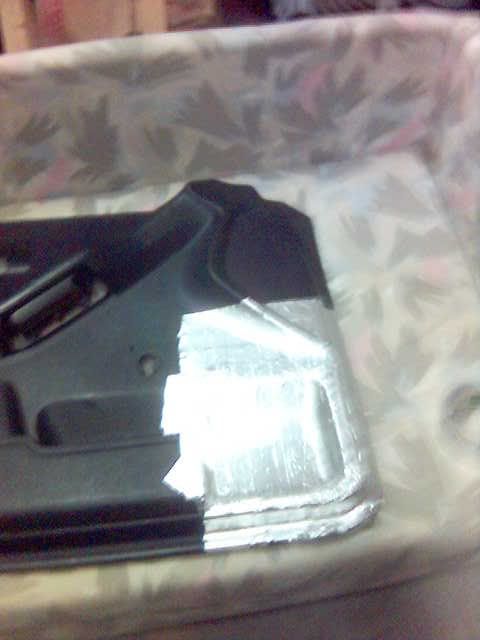

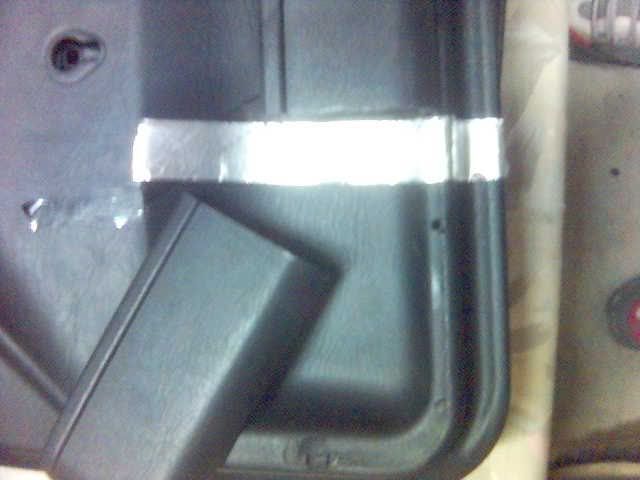

Lommen og området som skal støpes er dekket med alu-teip.



Her er det ferdige resultatet, "formen" består av ett lag med alu-teip med alu-folie på toppen, og godt med plast rundt dørene.



Så er det i gang med støpingen.

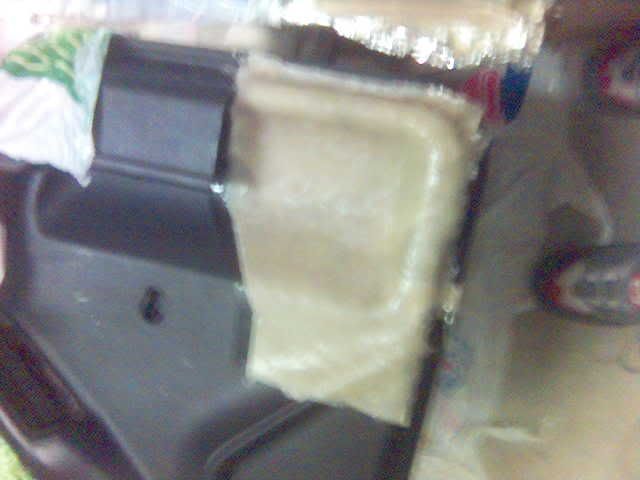

Bilde av støpeprosessen i ene lommen.





I dag skal pod'ene formes, lage MDF ringer til høyttalerene, fullføre kabling til døren (trekkspill må kjøpes) og legge siste rest med dempningsmateriale i dørene.

[Mammut89]

linux tøs... FreeBSD

[hc_TK]

blir drit fett det der da. Bra og se masse steg for steg bilder, så kan vi som ikke skjønner en dritt også skjønne noe! :D

[Infected]

Del2



Som alltid gikk ting litt senere enn planlagt, men her er en liten update ivertfall.

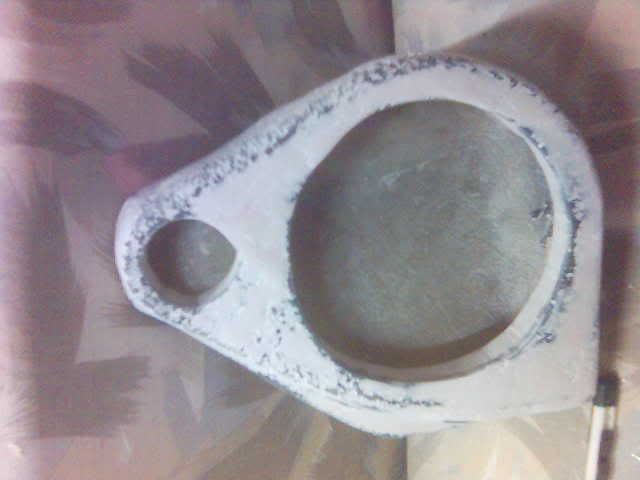

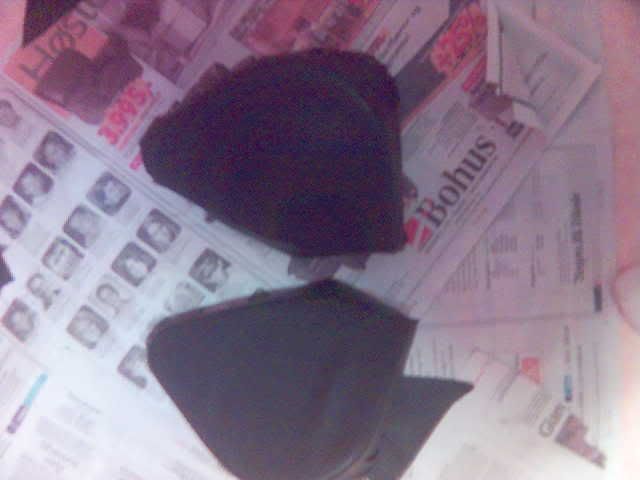

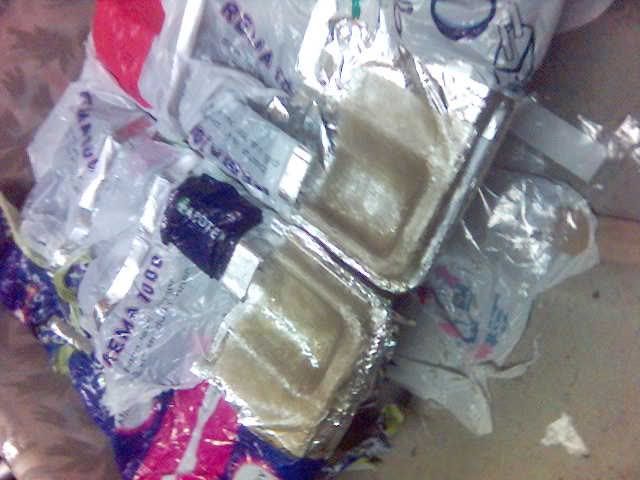

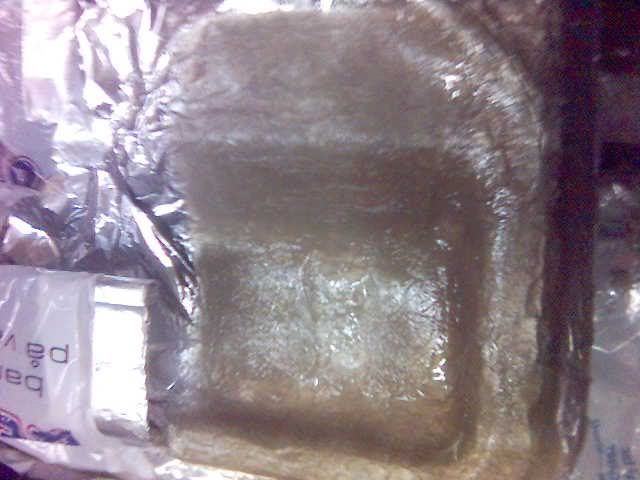

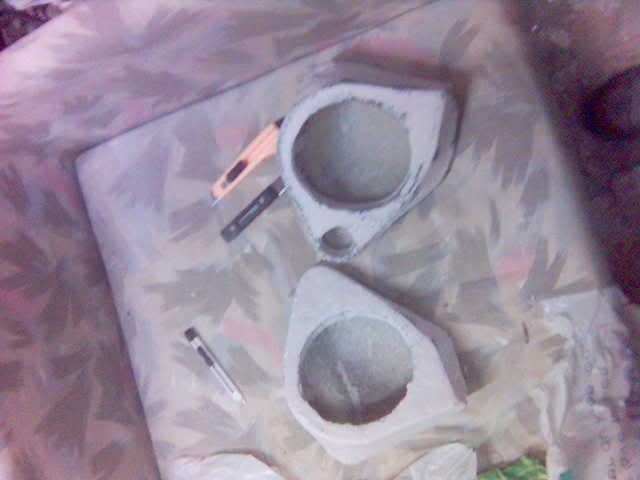

Formen slik den ble etter støping, ganske fornøyd egentlig.

Endel finpuss og kutting gjenstår. Sølvpapiret på baksiden var bare å rive av bit for bit.

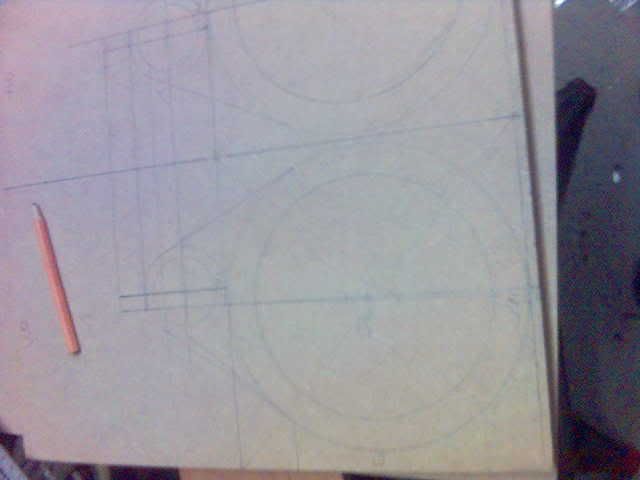

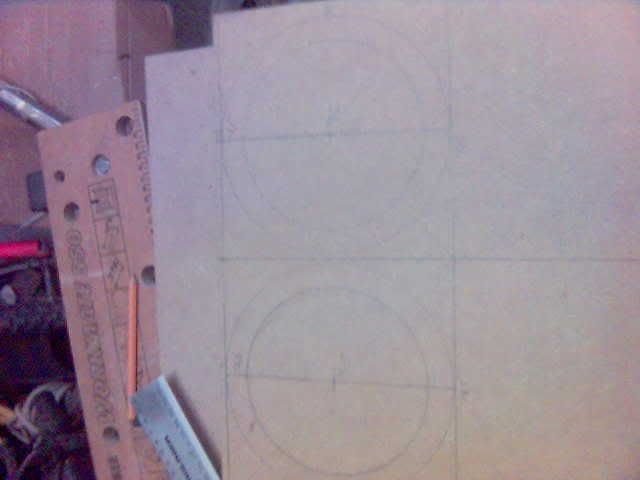

Så var det jobbing med MDF formen, først var det design, heldigvis hadde jeg en feilkuttet :P som jeg brukte å legge på døren og se hvordan det ville bli, med de forskellige fasongene.



Etter noen lange timer med stikksag.

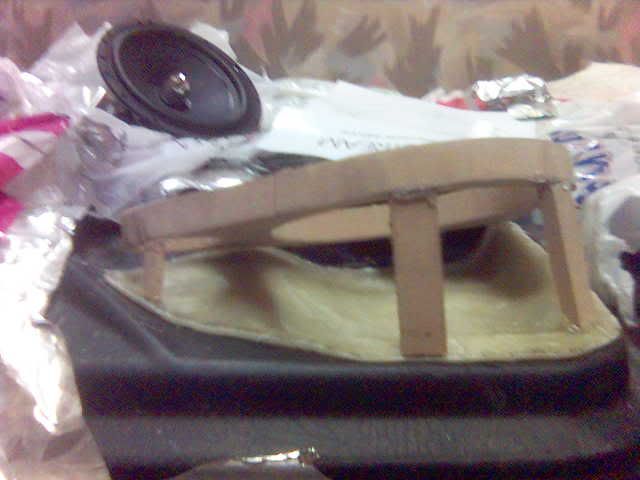

Hvordan formen er tenkt plassert (enden vil være hevet et stykke så jeg får høyttaleren til å peke mer oppover, ikke mot bena)

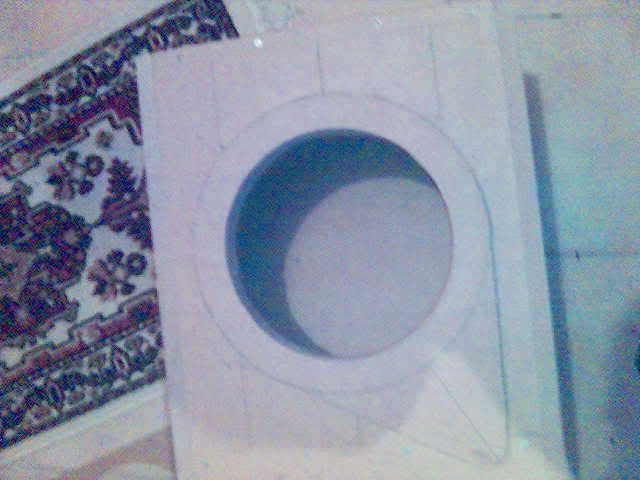

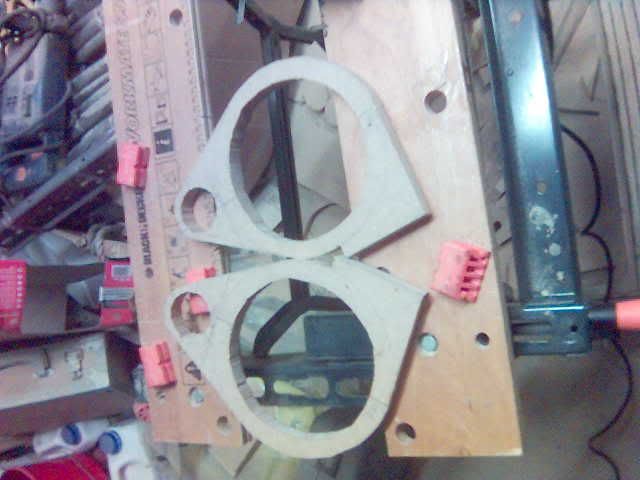

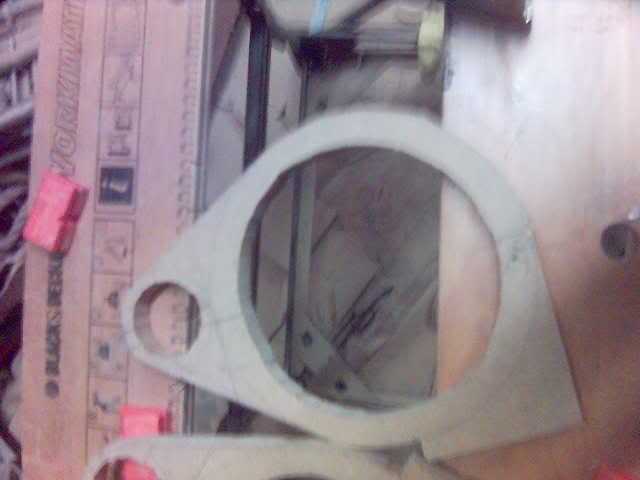

Endelig ferdige MDF former.



I dag håper jeg å få støpt formene og gjøre resten av arbeidet jeg skulle ha gjort i går... ttt.

[Infected]

Del 3:



Har fått gjort litt mer arbeid de siste dagene, men ting går senere enn jeg kunne forestillt meg.

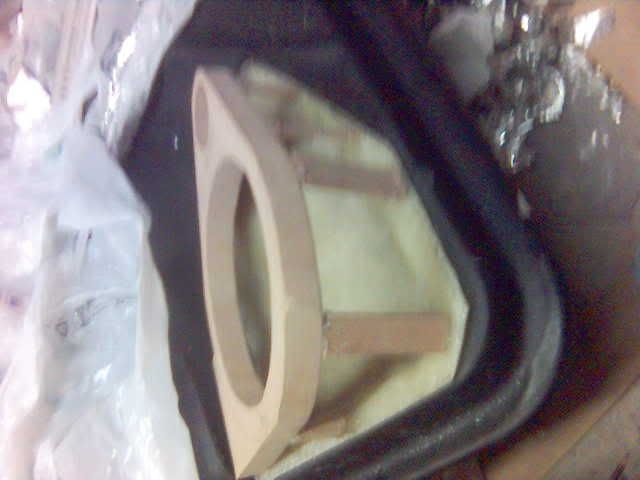

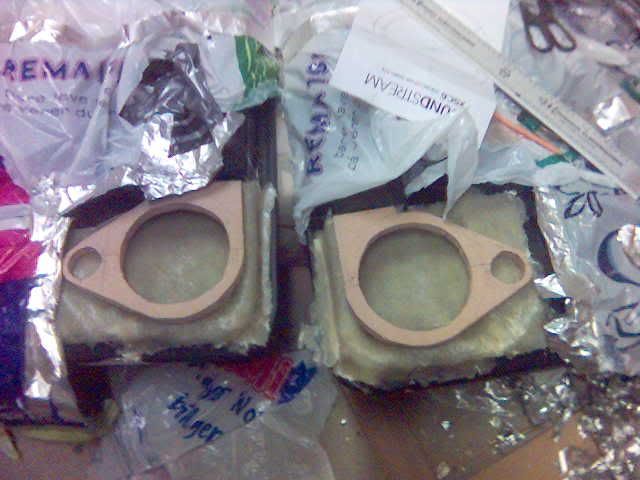

MDF formen er limt i riktig posisjon med limpistol.



Så er det påtide og støpe, formen har blitt trekt i fleecestoff (høyttalerstoff fra biltema)

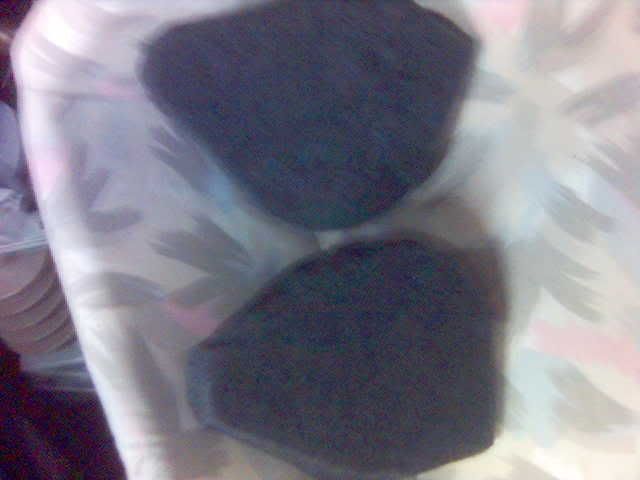

Etter støping ble formene dekket med fin glassfibersparkel for å så bli pusset fin.

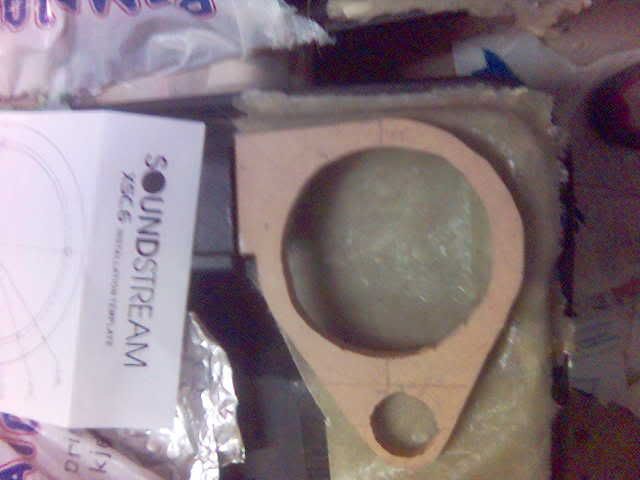

En liten test fit.



Så er det det j*** av alt, vinyltrekking. Slet i 3 timer men alikavel fikk jeg noe styggedom her og der.



Tweeterramme plassert, og skjært hull til 6,5"

Hullet bak er på ca 2-3 tommer og er plass til at ledningen skal kunne gå gjennom, og at høyttaleren puster inn i døren.



Kassen nærmer seg ferdig den og, selv om jeg ikke har fått tatt noen bilder av den enda. Håper å bli ferdig med det meste til søndag. Trekking av bagasjerom og legge komplett med MDF rundt vil ikke komme før desember (når penga kommer :P)



Noen som har en god ide på hvordan kassen kan festes i bagasjerommet forresten? Ønsker så langt det er mulig å ikke kjøre bolter gjennom karroseriet.



Infected

[Mammut89]

kjempebra , hold oss oppdatert :)

[C0bra]

Originally posted by Infected

Noen som har en god ide på hvordan kassen kan festes i bagasjerommet forresten? Ønsker så langt det er mulig å ikke kjøre bolter gjennom karroseriet.



Infected



Har du metallplate bak baksetryggen? I min bil, som har det, har jeg bare kjørt kassen helt inn i ryggen, og trykket nedi en plate bak kassen som står i spenn mot bakenden av bagasjerommet. Kassen sitter som STØPT!

[Infected]

C0bra, nei, er bare seteryggene, kan legge setene helt ned (type B4). Men har vurdert å lage noen fester på hver side av hjulbuen.



Mammut89 setter pris på tilbakemeldingen ;) skal gjøre det.





Glemte igjen bluetooth dingsen på jobben så får ikke lagt ut bilder før på mandag.



Her er hva som har blitt gjort fredag og tidlig lørdag.



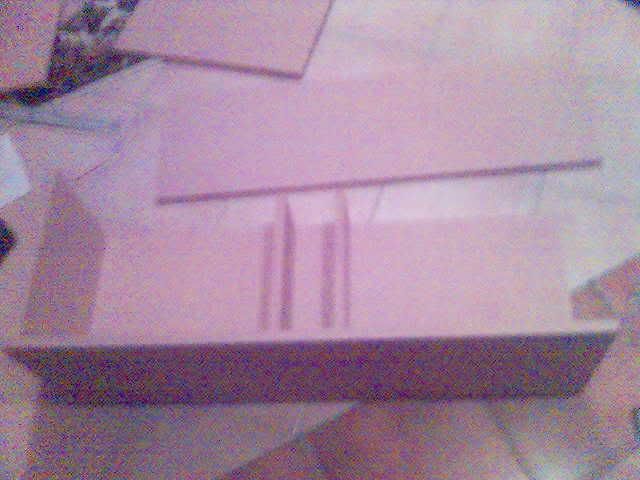

Kassen er så og si ferdig, bare bakplatene som gjenstår. Skal skjære hull til subbene etterpå.

Kassen ble skrudd sammen med masser av skruer fra finerplate, og så lagt en tynn rand av silikon rundt alle veggene inni kassen. (ble anbefalt å bruke silikon fremfor lim)



Så er pod'ene montert på dørene 5 skruer rett gjennom glassfiberveggen og inn i døren, sitter som støpt. Luftehullet fra pod'ene er også laget i døren, så nå får pod'ene luftet inn i døren. (hullet er ca 3")



Har funnet ut at delefilteret må monteres i døren pga kablingen, og sitter her og tenker på noen gode løsninger på dette, beste jeg har kommet frem til no er dobbeltsidig teip, på baksiden av døren eller å montere de synlig frem på døren, vil gi et rimelig spacet look ivertfall ;) Dørene skal monteres på søndag, har fått låne meg garasjeplass hos en kompis.





Trenger litt hjelp til hvordan delefilteret skal innstilles, skal jeg benytte -0db,-3d eller -6db? Vil ikke ha skalpellblader ved høyere volum heller, og når delefiteret er montert er det heller tidkrevende å komme til de...



MvH Infected

[matador]

Originally posted by Infected



...skal jeg benytte -0db,-3d eller -6db? Vil ikke ha skalpellblader ved høyere volum heller, og når delefiteret er montert er det heller tidkrevende å komme til de...



MvH Infected [/b]



derfor ville anbefalt et synlig montering på døra....



dette blir nok bra!



:)

[Infected]

Det ble montering av delefiteret på døren, nede i lommen.



Første gang på over en uke da jeg kjørte med dørtrekk i dag, herlig. Dempingen har også gjort sitt, hører nesten ikke noe piggdekk eller veistøy lenger, nydelig! Bare en koselig lav brumming fra motoren :D





Del 4:



Bildekvaliteten på mange av bildene er ikke så bra, skal se om jeg får tatt nye bilder av pod'ene når det kommer litt lys ute..

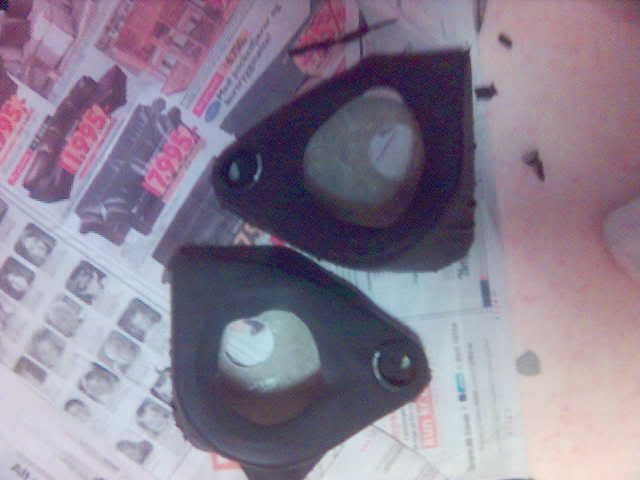

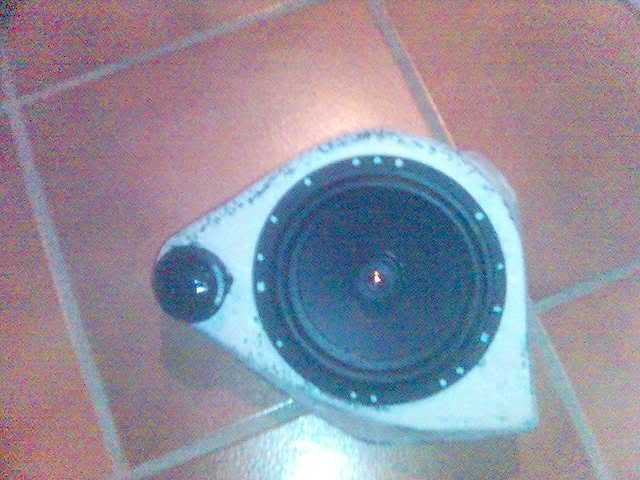

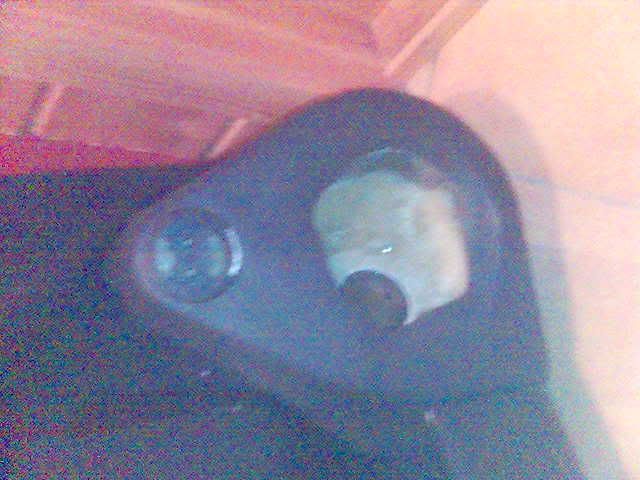

Ferdige resultatet av pod'en skrudd i døren, må si meg rimelig fornøyd.

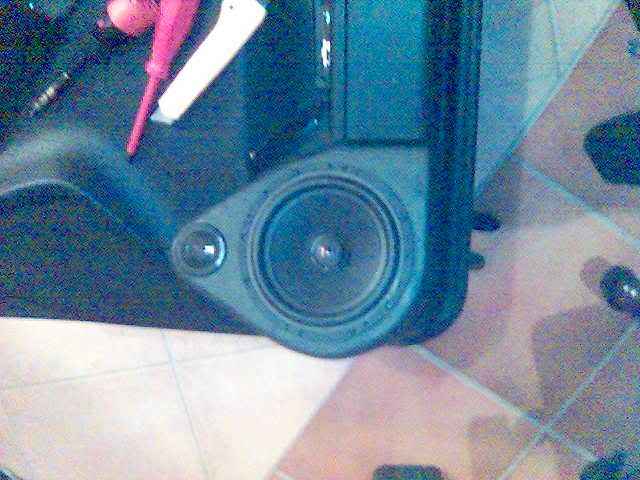

Med høyttalerelementet montert

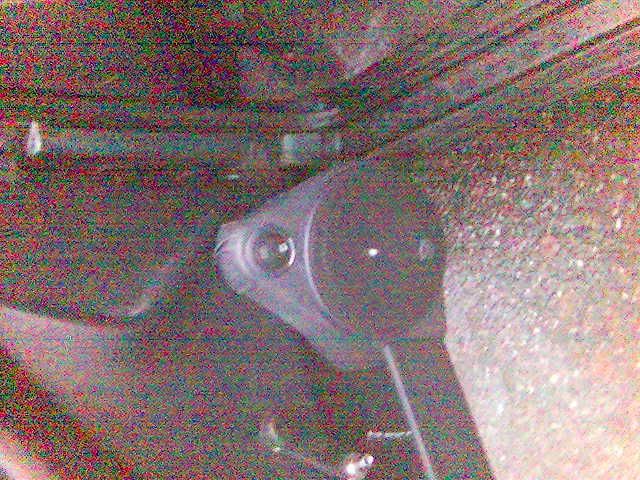

Ferdig montering i døren

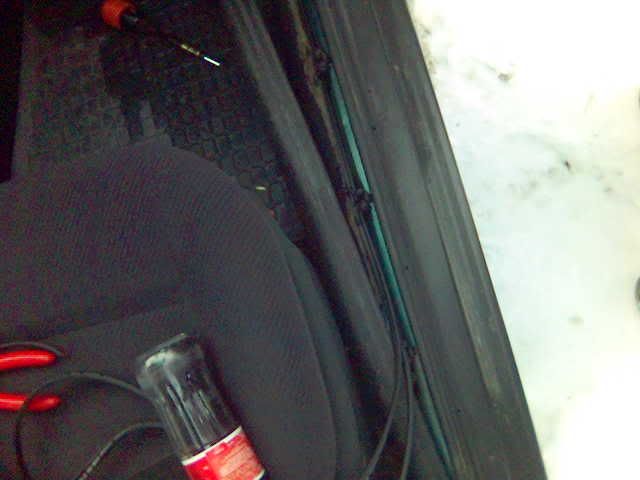

Kabling av bilen.

Strømkabel og phono var allerede lagt, så det ble bare lagt 4mm høyttalerkabler fra dørene og bak.

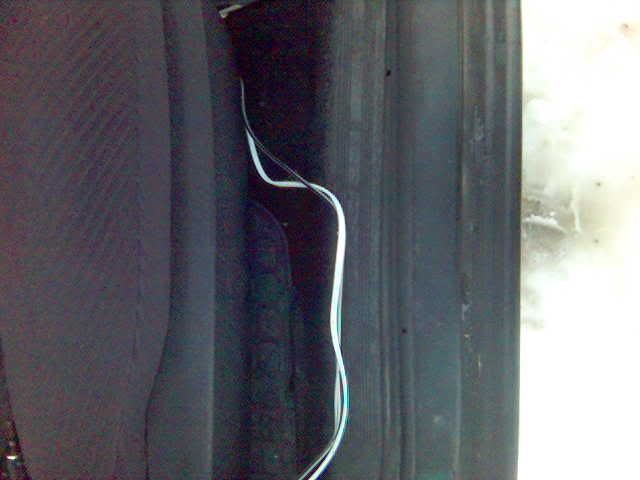

I gang med legging i kanalen

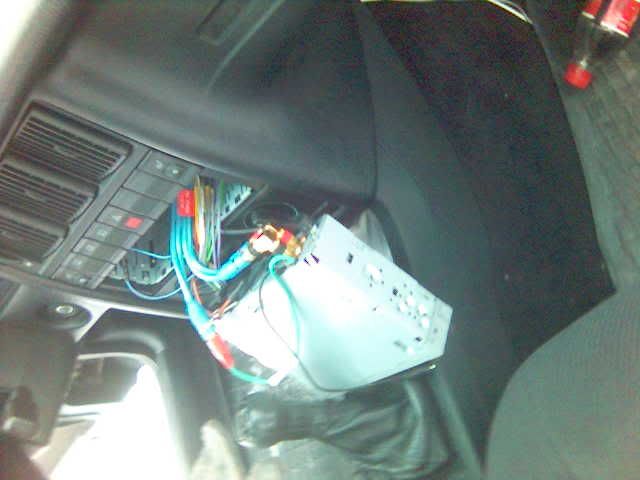

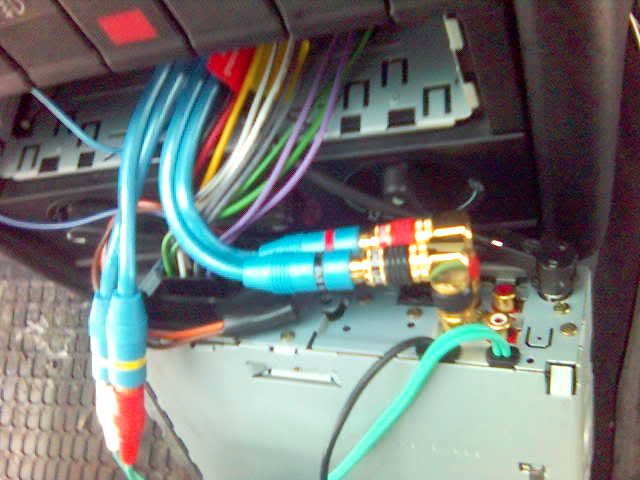

Så er det kabling av spilleren, begynt å bli rimelig trangt der bak.

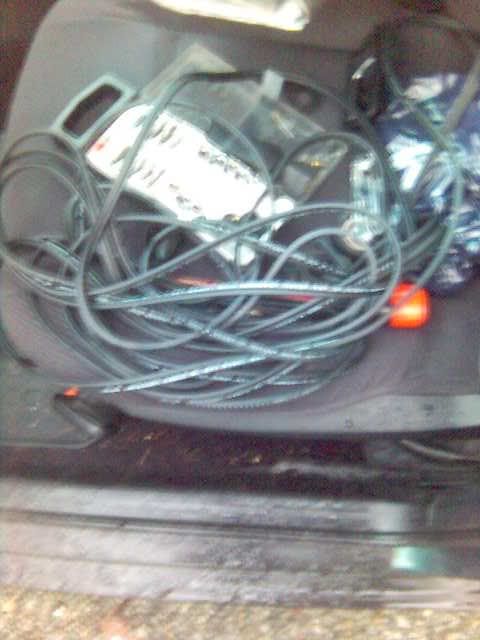

Den enormt kraftige og minst like tykke kabelen til de gamle høyttalerene ;)





Sub/amp kasse.



Igang med skruing av kassen.

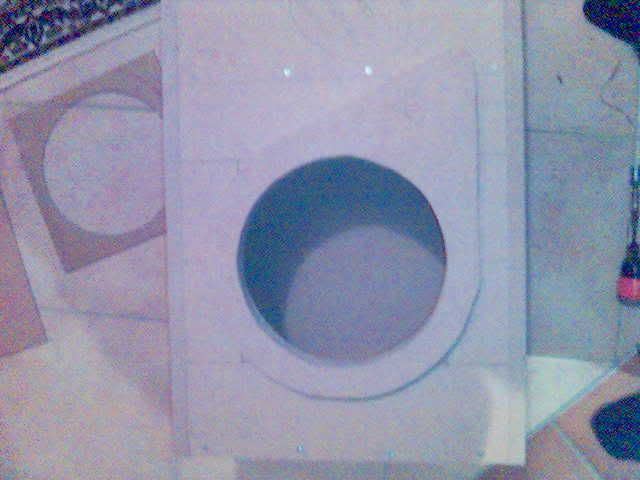

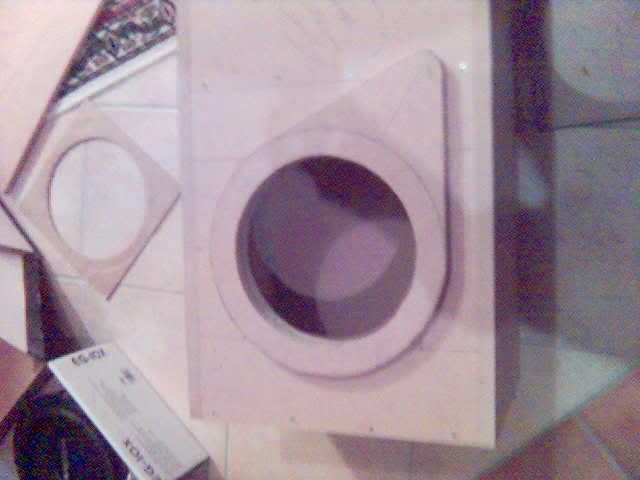

Skjæring av hull til subben.



Fronten ble kjedelig så måtte finne på noe litt gøy, vil bli trekt med diamantplate mens resten vil være høyttalertrekk.

Funker også som avstiver.



Nå er det til med fullføring av kassen.



MvH Infected

[Infected]

Forsterkerene er festet til kassen og lagt signalkabler (4mm dls) til hver av subbene. Subbene blir koblet i serie paralell, der + blir koblet til - og så koblet sammen over en brokoblet forsterker.



Kassen ble også testpasset i bilen, perfekt størrelse.





Så et lite spørsmål:



Til nå har jeg 21mm strømkabel fra batteri og til sikringsblokk, og ideen var 10mm fra sikringsblokk og til hver forsterker.

Sikringen foran med batteriet er på 60A og sikringene bak blir på 2x30A/2x40A



Blir dette for lite til å drive hele sulammitten, hva burde endres?

[jalla]

Kan tenke meg at forsterkerne har ~70A og ~50A sikringer siden de yter 480W og 360W RMS. Iflg denne tabellen vil det i ditt tilfelle med max forbruk på 840W passe best med en kabel på 35mm2 eller større frem til fordelingsblokkene der du fint kan bruke 21mm2 frem til forsterkerne. 10mm2 blir litt for spedt her etter min mening.



Bedre med for stor enn for liten kabel :)



Sikringa på batteriet ville jeg satt til samme som summen av sikringene på forsterkerne.



En 1f kondis hadde nok også gjort susen her :)

[Infected]

Takk for svar!



Var det jeg fryktet, blir nødt å skifte ut hele strømkabelen frem til batteriet.



Får kjøre på 21mm frem til neste lønning, har ikke råd å skifte ut all kabelen nå. Så får jeg heller kjøpe kondis og kabler som julepresang til megselv ;)



De første ukene er bare innspilling uansett, blir ikke dratt til skikkelig da.



Forsterkerene skulle vel ikke ta skade av å leve på 21mm til neste måned?
