Oppkobling av F-sprut i forgasser 240`er

[lars_b]

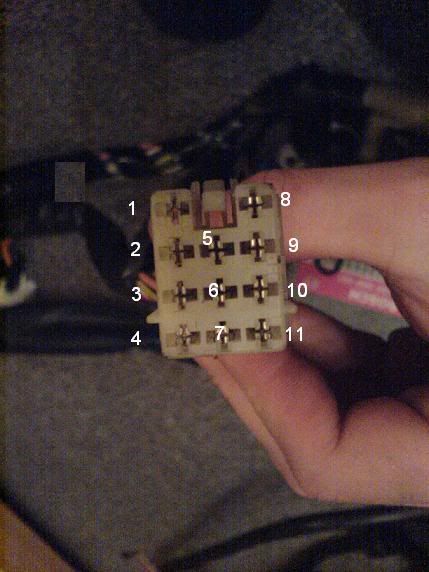

Etter å lenge ha samlet inn deler til F-sprut nærmer det seg nå montering, men ett problem er denne 11-pol kontakten for tilkobling mellom motornettet og bil nettet, noe jeg ikke har siden min er en gammel K-motor bil.

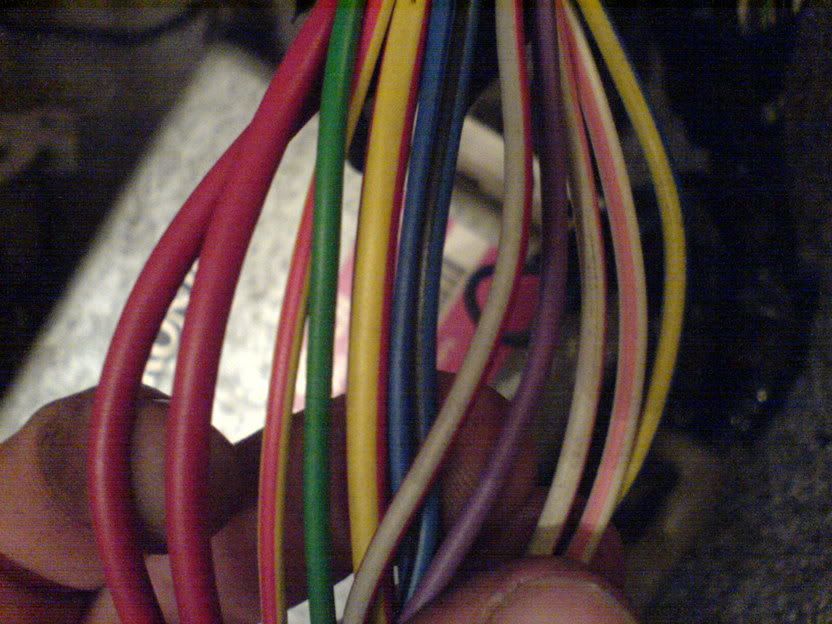

Jeg har nå funnet ut hvor de forskjellige kablene kommer fra, styrechip, tenningschip, motor osvv...



1. tykk grønn kabel - styrechip

2. tykk rød\gul kabel - bensin rele

3. tynn rød\grå kablel - styrechip

4. tynn blå - styrechip

5. 2 tynne hvite\rosa - 1 til styrechip, 1 til tenningschip

6. tynn violet - styrechip

7. tynn blå\svart - styrechip

8. tykk rød - bensinrele

9. tykk rød - bensinrele

10.tynn blå\gul - styrechip

11.tynn gul\rød - kommer fra motor ett eller annet sted.



Så er spørsmålet hvor i bilen de skal, vet at de skal til bensin pumper, hastighetgiver, osv....... Håper noen med kunnskap kan svare, ikke ødelegg denne tråden. på forhånd takk. Er du bombe sikker på hvor en eller flere av ledningene skal, så si i fra, så skal jeg edite lista

[nnnneh]

nesten helt sikker på at ledning 11. er fra temp. sensoren på blokka. den som er for innsprøytningen.. har ikke koblingsskjema foran meg nå desverre

[lars_b]

Er det absolutt ingen som vet dette ????

[ks 242]

Hvis du har LHjetronic 2.2 Hjerne stemmer fargene på ledningene i pluggen din dårlig med skjemaene jeg har til 240.

F sprut ble vel oså benyttet i 740 og muligens da med andre fargekombinasjoner ?

[lars_b]

Har Lh 2.4, fra en 90mod 240, så hvis noen kunne hjelpe hadde jeg satt stor pris på det

[ks 242]

HEI prøver igjen!

Går ut fra at du ikke har ac

tykk grønn fra lh2.4 pinne 14 til ac pressure switch (glem denne)

tykk rød /gul fra bensinrele til hoved pumpe

tynn rød/grå fra lh 2.4 til ac rele (glem denne)

tynn blå til sikring 6

hvit/rosa lh 2.4 pinne 22 til instrument lampe lamda sonde( hvis du har)

violet lh 2.4 pinne 26 til instrumentpanel vekslingsindikator (Glem denne)

tynn blå/sort lh2.4 pinne 34 til speedometer (Bruk heller orginalt opplegg)

tykk/rød til sikring 6

tykk/rød til sikring 6

tynn Blå/gul Kobles til signal fra tennings lås til starter (merket 50)

tynn gul/rød fra forvarming lamdasonde til sikring 4



kan ikke garantere dette 100% men skal ikke være langt unna.

[lars_b]

Takk skal du ha, da kunne det blitt F-motor, men nei da, for svinghjulet må byttes IGJEN,
